位置:首頁 > 產品中心 > 塑殼斷路器
產品名稱:YDM1LE塑殼漏電斷路器
產品品牌:浙江亞德電氣有限公司
產品產地:浙江省樂清市柳市鎮后街工業區
客戶服務:13706780110(銷售經理)
在線咨詢:點擊這里給我發消息 亞德電氣

一、適用范圍

YDM1LE系列塑料外殼漏電斷路器(CM1LE塑殼漏電斷路器),適用于交流50Hz,額定工作電壓400V,額定工作電流至630A電路中做不頻繁轉換之用。斷路器具有過載、短路和欠電壓保護裝置,能保護線路和電源設備不受損壞。漏電保護可以對人身提供間接接觸保護。也可為因線路設備泄漏電流或接地故障提供保護。塑殼漏電斷路器的外形尺寸、安裝尺寸與CM1塑殼斷路器同殼架等級完全相同。
CM1LE塑殼斷路器按照其額定極限斷路器分?jǐn)嗄芰Γ╨cu)的高低分為:M型(較高分?jǐn)嘈停?、H型(高分?jǐn)嘈停﹥深悺T摂嗦菲骶哂畜w積小、分段高、飛弧短、抗震動等特點。

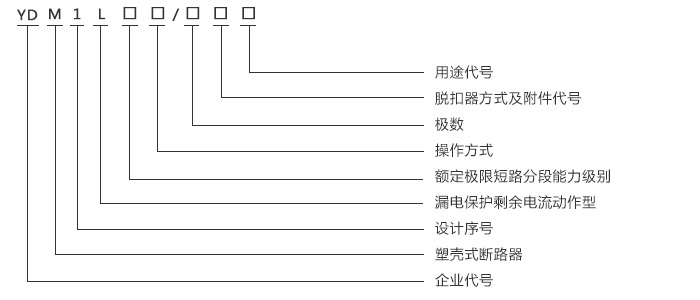

二、型號及其規格


注:
1.手柄直接操作無代號,轉動操作以Z表示,電動操作以P表示;
2.僅用做隔離的無脫扣器的斷路器以000表示;
3.保護電動機用斷路器以2表示,配電用無代號;
4.四極斷路器中性極(N極)結構代號;
A型:N極不安裝過電流脫扣元件,且N極始終接通不與其它三極一起合分;
B型:N極不安裝過電流脫扣元件,且N極與其它三極一起合分;
C型:N極安裝過電流脫扣元件,且N極與其它三極一起合分;
D型:N極安裝過電流脫扣元件,且N極始終接通不與其它三極一起合分;


三、產品特點

常規的斷路器的漏電保護模塊工作電源取樣為二相,本系列斷路器為三相,若缺任一相,斷路器仍能正常工作;
額定剩余動作電流l△n及******斷電時間根據世紀情況現場可調;
當相電壓降低至50V,漏電保護模塊仍能正常工作;
具有漏電報警輸出功能;
外形體積與CM1塑殼斷路器同規格相同安裝,具有較好的呼喚性。

四、脫扣器方式及附件代號

附件名稱 瞬時脫扣器 復式脫扣器
無 200 300
報警觸頭 208 308
分勵脫扣器 210 310
輔助觸頭 220 320
欠電壓脫扣器 230 330
分勵脫扣器+輔助觸頭 240 340
分勵脫扣器+欠電壓脫扣器 250 350
二組輔助觸頭 260 360
欠電壓脫扣器+輔助觸頭 270 370

斷路器的斷開時間
剩余電流 l△n 2l△n 5l△n 10l△n
非延時型 ******斷開時間 0.2 0.1 0.04 0.04
延時型 ******斷開時間 0.5/1.15/2.15 0.35/1/2 0.25/0.9/1.9 0.25/0.9/1.9
極限不動作時間 —— 0.1/0.5/1 —— ——


五、主要參數及技術性能

殼架電流lnm(A) 100 225 400 630
型號 YDM1L-100 YDM1L-225 YDM1L-400 YDM1L-630
額定電流ln(A) 16、20、25、32、40、50、63、80、100 100、125、140、160、180、200、225 225、250、315、350、400 400、500、630
極數 3P/4P
額定絕緣電壓Ui(V) AC800V
額定工作電壓Ue(V) AC400V
額定沖擊耐受電壓UImp 8000V
額定頻率 50Hz
飛弧距離 ≤50mm ≤100mm
額定極限短路分?jǐn)嗄芰cu 35 35 50 80
額定運行短路分?jǐn)嗄芰cs 22 25 35 35
額定剩余動作電流l△n 100/300/500mA 300/500/1000mA
額定剩余不動作電流l△no 1/2l△n
操作性能(次) 電壽命 1500 1000 1000 1000
機械壽命 8500 7000 4000 4000
附件(可任選) 分勵脫扣器
欠電壓脫扣器
輔助觸頭
報警觸頭
轉動手柄操作機構
電動操作機構
外形尺寸 A 92 122 107 142 150 198 210 280
B 150 165 257 280
C 110 110 146.5 155
D 92 90 106.5 115.5
安裝尺寸 a 30 60 35 70 44 88 70 140
b 129 126 194 243
φd 5 7



六、訂貨須知

訂貨時要標明下列各點:
產品型號和名稱:如TXM1L-400(CM1L塑殼斷路器)/ YDM1-150塑殼漏電斷路器 瞬時脫扣額定電流:如400A。
極數:4P
訂貨數量:如90只。
訂貨舉例:YDM1L漏電斷路器 CM1L塑殼漏電斷路器,3P+N,500A,65只。
